產品特點

產品用途

性能參數

性能規格
測量范圍	負壓：0～-1KPa...-100KPa 表壓:0～1KPa、100KPa、1MPa...100MPa 絕壓：0～50KPa、100KPa、1MPa...3.5MPa 復合壓： -1KPa～1KPa、-100KPa～20MPa
長期穩定性	≤±0.5%FS/年
綜合精度	≤±0.25%FS	±0.5%FS
過載壓力	≤10MPa 滿量程的200%	＞10MPa 滿量程的150%
環境溫度	-40 ... + 85°C
介質溫度	-40 ... + 85°C
補償溫度	-10 ... + 60°C

功能規格
測量介質	與316不銹鋼兼容的氣體或液體
供電電源	24V DC，220VAC，380VAC
信號輸出	模擬量：4 ... 20 mA
	數字信號：RS485
報警點設置	全量程范圍可設，雙組繼電器信號（常開常閉）
采樣速率	5次/秒
絕緣電阻	100MΩ，500V DC
負載能力	220VAC 5A、380VAC 3A、24VDC 5A
電氣保護	反極性保護 抗電磁干擾
響應時間	≤750 ms

物理規格
觸液材質	316L不銹鋼
外殼材質	304不銹鋼
過程連接	M20*1.5外螺紋； G1/2外螺紋 其他螺紋請咨詢
電器連接	固定8芯電纜直接出線標準30cm
重量	0.8KG

選型指南

產品名稱

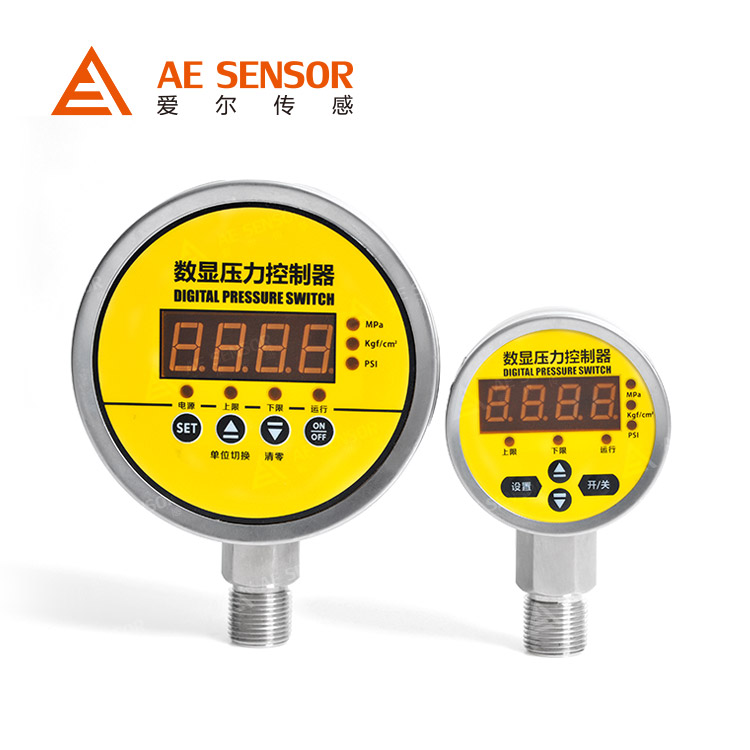

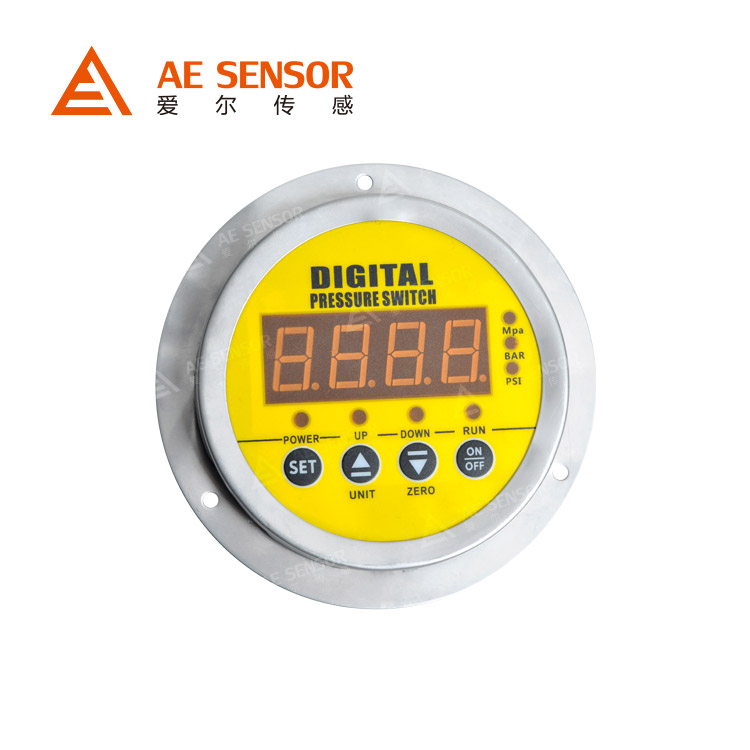

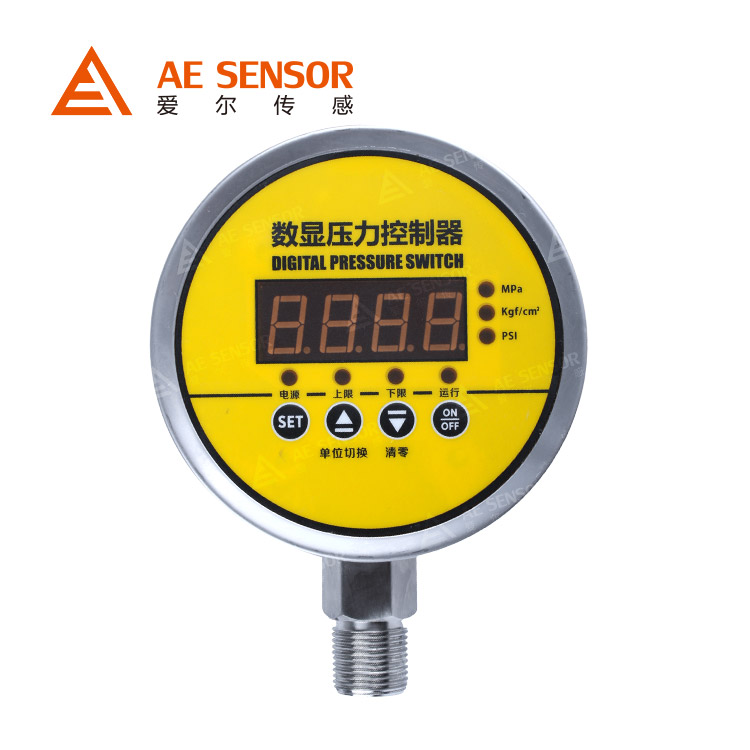

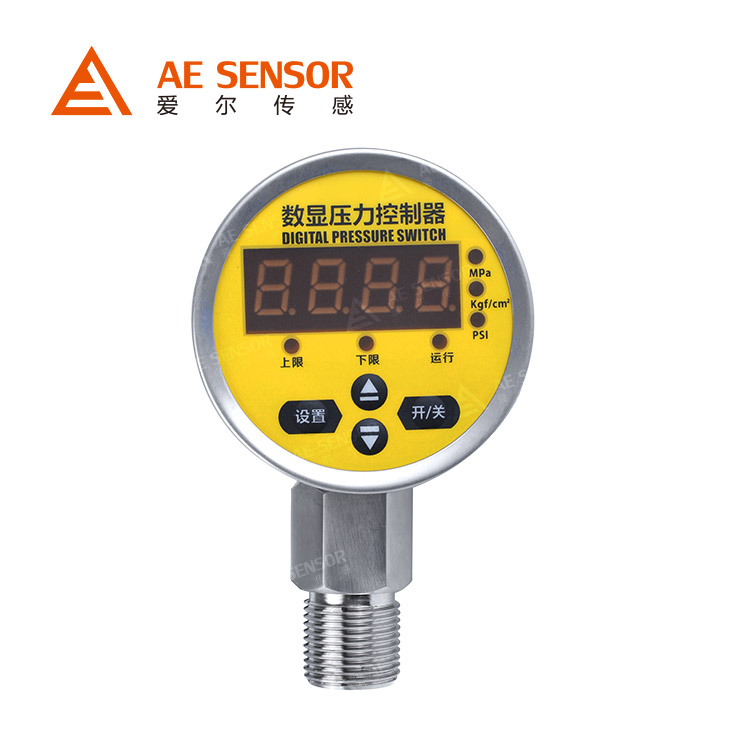

AE-C	智能數顯壓力開關
	表盤直徑
	H	100mm				E	80mm
	S	60mm
		測量范圍
		詳見量程范圍代碼表
			過程連接
			M1	M20*1.5外螺紋			M4	NPT3/8外螺紋
			M2	G1/4外螺紋			M5	NPT1/4
			M3	G1/2外螺紋			M6	客戶定制（齊平膜，卡箍，法蘭等）
					電氣連接
					J3	航空插頭帶線0.5米
					J6	客戶定制
						供電電源
						P1	9-36V(一般DC 24V)
						P2	220V AC
						P3	380V AC
							信號輸出
							R	兩組繼電器開關信號
							RA	兩組繼電器開關信號+4-20mA
							RA	兩組繼電器開關信號+RS485
								精度等級
								3	±0.5%FS
									安裝方式
									X	徑向安裝
									Y	軸向安裝
										附加功能
										D	液晶顯示
										I	本安防爆
										Y	客戶定制
										C	標定數據
AE-C          -          H          -          3          -          M1          -          J3          -          P1          -          R          -          3          -          X          -          C1725           選型舉例

說明: 可能存在無法對應的產品選型，具體請登錄公司網站m.kn785.cn或者咨詢技術工程師025-52139569

量程范圍代碼表
G-表壓		A-絕壓		L-負壓		C-復合壓
代碼	量程	代碼	量程	代碼	量程	代碼	量程
1 2 3 4 5 6 7	0...100Kpa 0...1Mpa 0...3.5Mpa 0...17Mpa 0...35Mpa 0...60Mpa 0...100Mpa	8 9 10 11	0...100Kpa 0...500Mpa 0...1Mpa 0...3.5Mpa	12	-100Kpa...0	13	-100Kpa...10Mpa
99	客戶定制

選型提示
